Quang Điện Trở Là Gì? Tìm Hiểu Từ Cấu Tạo Đến Ứng Dụng Thực Tế

(Website tài trợ bởi: cong tu dong)
Trong thế giới hiện đại, khi công nghệ ngày càng phát triển và tự động hóa ngày càng phổ biến, những linh kiện điện tử thông minh như quang điện trở đóng vai trò vô cùng quan trọng. Không chỉ là một thiết bị kỹ thuật thuần túy, quang điện trở là cầu nối giữa thế giới ánh sáng và điện năng, tạo nền tảng cho hàng loạt ứng dụng trong đời sống, từ cảm biến ánh sáng, đèn đường tự động, đến các hệ thống điều khiển thông minh.

Quang điện trở là gì? - Nguyên lý hoạt động

​

Khái niệm cơ bản

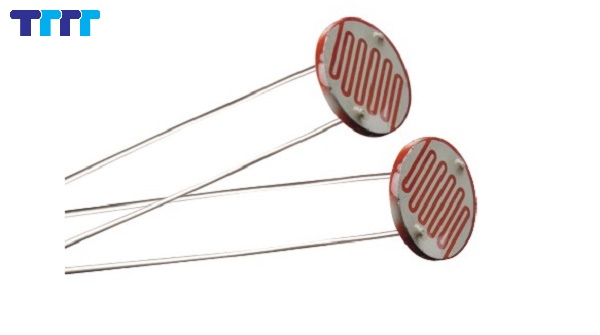

Quang điện trở (Photoresistor hoặc LDR – Light Dependent Resistor) là một loại linh kiện bán dẫn có khả năng thay đổi giá trị điện trở của nó dựa trên cường độ ánh sáng chiếu vào. Khi lượng ánh sáng chiếu lên bề mặt quang điện trở tăng, điện trở của nó sẽ giảm xuống, và ngược lại – ánh sáng càng yếu, điện trở càng lớn.

Chính vì đặc tính này, quang điện trở thường được sử dụng như một cảm biến ánh sáng, giúp phát hiện sự thay đổi ánh sáng môi trường để điều khiển các thiết bị điện.

Nguyên lý hoạt động
Nguyên lý hoạt động của quang điện trở dựa vào hiện tượng hiệu ứng quang điện trong vật liệu bán dẫn. Cụ thể:

• Khi ánh sáng chiếu vào vật liệu bán dẫn như cadmium sulfide (CdS), các electron liên kết trong nguyên tử vật liệu được kích thích và chuyển thành electron dẫn tự do.


• Sự xuất hiện của các electron tự do làm giảm điện trở của vật liệu, giúp dòng điện dễ dàng chạy qua hơn.

Khi không có ánh sáng, rất ít electron tự do tồn tại nên điện trở ở mức cao. Nhờ vào sự thay đổi này, quang điện trở có thể đóng vai trò như một công tắc điều khiển tự động theo ánh sáng.

Cấu tạo và ký hiệu quang điện trở là gì?

​

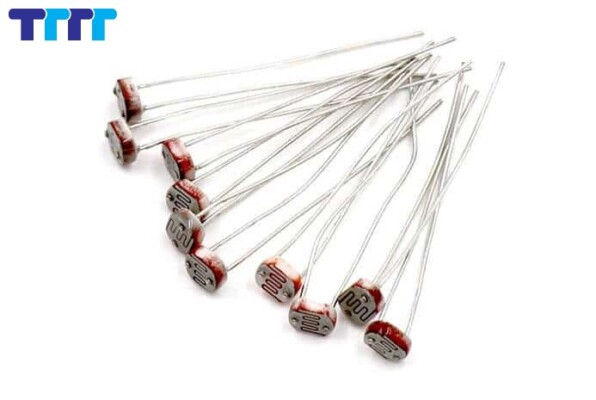

Cấu tạo chi tiết của quang điện trở

Một quang điện trở thông thường có cấu tạo gồm các phần chính sau:

• Vật liệu bán dẫn chính: Thường là CdS (cadmium sulfide) hoặc CdSe (cadmium selenide), vì chúng có độ nhạy cao với ánh sáng nhìn thấy. Đây là thành phần quyết định đến hiệu suất và tốc độ phản ứng với ánh sáng.


• Lớp nền và điện cực: Vật liệu bán dẫn được đặt trên một lớp nền cách điện, thường là gốm hoặc nhựa epoxy. Hai điện cực kim loại được gắn ở hai đầu để kết nối với mạch điện.


• Vỏ bảo vệ: Có thể có hoặc không. Một số loại LDR để trần, số khác được bọc kín nhằm bảo vệ khỏi bụi bẩn và độ ẩm, đồng thời giới hạn vùng ánh sáng tác động.

Khi ánh sáng chiếu vào vùng bán dẫn, giá trị điện trở thay đổi và mạch điện sẽ nhận được tín hiệu tương ứng.

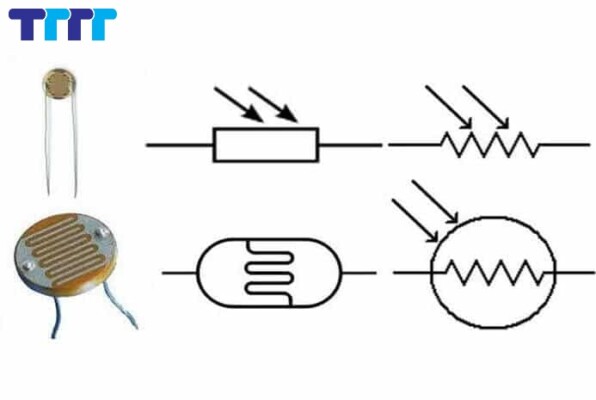

Ký hiệu quang điện trở trong sơ đồ mạch
Trong sơ đồ mạch điện, quang điện trở được ký hiệu bằng biểu tượng giống như điện trở thông thường nhưng có thêm hai mũi tên hướng vào từ phía trên, biểu thị ánh sáng chiếu vào.
Ký hiệu này thường đi kèm với nhãn “LDR” hoặc “R_Light” để dễ phân biệt.

Đơn vị đo của quang điện trở vẫn là Ohm (Ω) – giống như các điện trở thông thường. Tuy nhiên, giá trị này thay đổi liên tục theo mức độ ánh sáng môi trường, có thể dao động từ vài trăm Ohm đến hàng MΩ.

Ứng dụng của quang điện trở trong đời sống và công nghệ

Nhờ đặc tính phản ứng với ánh sáng, quang điện trở được ứng dụng rộng rãi trong các thiết bị cảm biến ánh sáng, thiết bị điều khiển tự động và hệ thống tiết kiệm năng lượng.

​

Các ứng dụng phổ biến bao gồm:

1. Hệ thống đèn chiếu sáng tự động
Một trong những ứng dụng nổi bật nhất là trong các đèn đường tự động. Khi trời tối, ánh sáng yếu dần khiến điện trở của LDR tăng lên, mạch điều khiển sẽ kích hoạt đèn chiếu sáng. Ngược lại, khi trời sáng, ánh sáng mạnh làm giảm điện trở, tín hiệu sẽ tắt đèn.

2. Cảm biến ánh sáng trong điện thoại
Smartphone hiện đại đều sử dụng quang điện trở hoặc cảm biến quang học để điều chỉnh độ sáng màn hình dựa trên môi trường xung quanh, giúp tiết kiệm pin và bảo vệ mắt người dùng.

3. Điều khiển tự động trong robot và nhà thông minh
Trong robot hoặc hệ thống nhà thông minh, LDR được dùng để nhận diện ngày/đêm, từ đó kích hoạt các thiết bị như rèm cửa tự động, máy lọc không khí, hệ thống an ninh… theo kịch bản lập trình sẵn.

4. Đồng hồ ánh sáng, cảm biến thời tiết
Một số đồng hồ thông minh, thiết bị đo môi trường có tích hợp cảm biến ánh sáng sử dụng quang điện trở để đo cường độ ánh sáng, từ đó phân tích điều kiện ánh sáng tự nhiên và hỗ trợ các tính năng liên quan.

5. Ứng dụng giáo dục và mô hình thực hành
Trong các trường học, trung tâm đào tạo kỹ thuật, quang điện trở thường được dùng để hướng dẫn học sinh – sinh viên làm quen với nguyên lý cảm biến và điều khiển tự động, là nền tảng cho các kiến thức IoT, robot, lập trình điều khiển.
