Phân Tích Chi Tiết Nguyên Lý Hoạt Động Của Máy Bơm màng Đôi (AODD) Trong Công Nghiệp

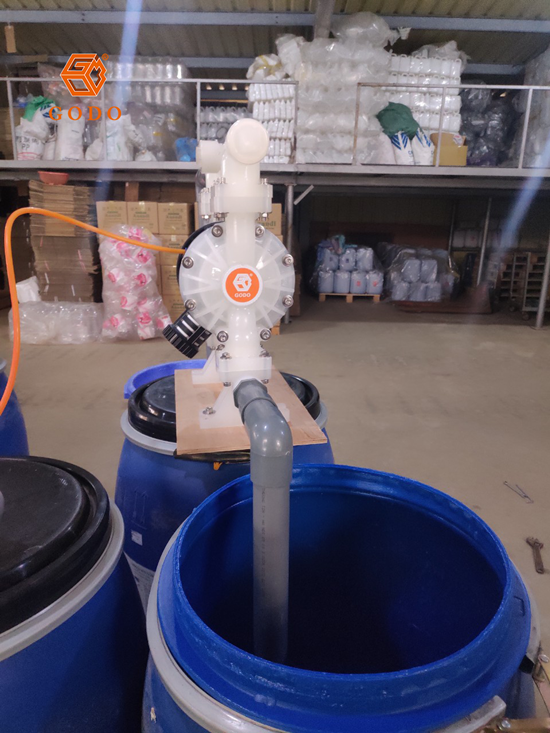

Trong các ngành công nghiệp hiện đại , việc xử lý và bơm các loại lưu chất đặc biệt như dung môi độc hại , bùn đặc sệt, chất lỏng dễ cháy nổ hoặc thậm chí là thực phẩm nhạy cảm luôn là một thách thức lớn . Những loại chất này không chỉ đòi hỏi thiết bị bơm phải bền bỉ mà còn cần đảm bảo không rò rỉ – không nhiễm bẩn , tránh rò rỉ và ô nhiễm. máy bơm màng godo Nếu sử dụng các loại bơm thông thường , bạn có thể gặp phải nguy cơ hư hại nghiêm trọng hoặc nguy cơ tai nạn cao . Đó chính là lý do mà Bơm màng công nghiệp ra đời, trở thành công nghệ bơm an toàn cho những ứng dụng đặc biệt này.
Bơm màng , đặc biệt là loại hoạt động bằng khí nén (AODD - Air Operated Double Diaphragm), không chỉ giúp di chuyển chất lỏng hiệu quả mà còn giảm thiểu rủi ro nhờ cơ chế cách ly hoàn toàn giữa bộ phận cơ khí và chất bơm. Nội dung sau đây sẽ mang đến cho bạn góc nhìn đầy đủ về AODD, từ định nghĩa cơ bản , từng bộ phận cấu thành , nguyên lý hoạt động , lợi ích và hạn chế, đến những lĩnh vực sử dụng phổ biến và tiêu chí lựa chọn phù hợp . Qua đó, bạn sẽ hiểu rõ hơn về cách loại bơm này đang tối ưu hóa các quy trình công nghiệp .
Bơm Màng Là Gì? (Khái niệm cơ bản)
(Khái niệm cơ bản)
1. Giải thích chi tiết
Bơm màng (Diaphragm Pump) là dòng bơm thể tích sử dụng màng đàn hồi để hút – đẩy chất lỏng, thay vì dùng bánh công tác như bơm ly tâm.
Khi màng chuyển động qua lại, buồng chất lỏng sẽ thay đổi áp suất, từ đó tạo chu trình hút – xả ổn định.
Dòng phổ biến nhất là:
AODD – Air Operated Double Diaphragm Pump:
Bơm màng vận hành bằng khí nén, thích hợp cho hóa chất và chất lỏng nguy hiểm.
2. Phân nhóm chi tiết
Theo nguồn năng lượng:
Bơm màng khí nén (AODD):
Dùng nhiều nhất, không gây tia lửa điện, hoạt động độc lập với nguồn điện.
Bơm màng điện:
Hiệu suất cao, chi phí vận hành thấp.
Bơm màng thủy lực:
Đáp ứng yêu cầu áp lực lớn, lưu lượng ổn định.
Theo cấu tạo:
Bơm màng đôi (Double Diaphragm):
Hai màng hoạt động luân phiên – mang lại độ ổn định và tuổi thọ cao.
Cấu Tạo Và Nguyên Lý Hoạt Động
1. Cấu tạo tiêu chuẩn của AODD
Chi tiết cấu tạo + cách vận hành (Phần cốt lõi)
Cấu tạo chi tiết của Máy bơm màng
Dòng bơm này sở hữu kết cấu gọn – mạnh – chống ăn mòn vượt trội, với các bộ phận chính được làm từ vật liệu chịu hóa chất để phù hợp với nhiều loại chất lỏng. Dưới đây là cấu tạo chi tiết:
Phần thân bơm (Housing): Đây là vỏ ngoài của bơm, thường được làm từ các vật liệu như polypropylene (PP), polyvinylidene fluoride (PVDF), nhôm, hoặc inox 316. Sự lựa chọn vật liệu phụ thuộc mức ăn mòn của môi chất.
Màng bơm (Diaphragm): Bộ phận quan trọng nhất, hoạt động như một "lá chắn" linh hoạt. Màng thường được chế tạo từ Teflon (PTFE), Santoprene, Buna-N, hoặc EPDM. Màng có độ đàn hồi cao, chịu được áp lực lặp lại.
Van bi và đế van (Ball Valve & Seat): Các van bi (thường làm từ thép không gỉ, Teflon hoặc ceramic) và đế van kiểm soát dòng chảy một chiều. Chúng mở ra khi hút và đóng khi đẩy.
Bộ phận phân phối khí (Air Valve): Chỉ có ở loại bơm khí nén (AODD). Bộ phận này điều khiển hướng khí nén vào buồng.
Buồng chất lỏng và Buồng khí: Bao gồm hai buồng chất lỏng và hai buồng khí. Buồng chất lỏng được cách ly hoàn toàn với buồng khí để tránh rò rỉ.
Kết cấu tách biệt giúp tăng độ an toàn và chống nhiễm chéo.
Nguyên lý hoạt động của Bơm màng sử dụng khí nén
Nguyên lý hoạt động dựa trên chu kỳ hút – đẩy liên tục, tạo dòng chảy ổn định mà không cần bộ phận cơ khí tiếp xúc trực tiếp với chất lỏng.
Bước 1: Hút (Suction/Intake)
Khí nén từ bộ phân phối khí được đẩy vào buồng khí thứ nhất, ép màng thứ nhất ra ngoài. Điều này tạo chân không trong buồng chất lỏng thứ nhất khiến van bi hút mở ra. Lưu chất được kéo vào nhờ áp suất âm. Đồng thời, màng thứ hai đang ở vị trí đẩy, đảm bảo dòng chảy liên tục.
Bước 2: Đẩy (Discharge/Exhaust)
Khi màng thứ nhất đạt giới hạn, bộ phân phối khí đảo chiều, chuyển khí nén sang buồng khí thứ hai. Màng thứ hai bị ép vào, đẩy chất lỏng ra khỏi buồng chất lỏng thứ hai qua van đẩy. Van hút đóng lại để ngăn dòng ngược. Khí từ buồng khí thứ nhất được xả ra ngoài.
Quá trình luân phiên
Hai màng hoạt động xen kẽ, tạo ra dòng bơm đều và linh hoạt bằng cách thay đổi áp suất khí (2–8 bar). Quá trình không sinh nhiệt đáng kể, phù hợp cho các ứng dụng đặc thù.

Ưu Và Nhược Điểm Của bơm màng AODD
1. Ưu điểm nổi bật
Hoạt động ổn định với chất lỏng khó
Hóa chất mạnh, axit – bazơ, dung môi, chất lỏng đặc, bùn, sơn, keo, thực phẩm với độ an toàn cao — xem bảng vật liệu tương thích ngay.
An toàn tuyệt đối trong khu vực yêu cầu phòng nổ:
AODD dùng khí nén, không sinh tia lửa → dùng tốt ở khu vực chống nổ.
Tự mồi tốt và tự hút sâu, hoạt động ngay khi khởi động.
Chạy khô an toàn, không gây cháy hỏng màng → đảm bảo vận hành liên tục.
Điều chỉnh lưu lượng linh hoạt bằng van khí, tối ưu quy trình.
Dễ bảo trì, chi phí thấp, dễ thay thế màng và van → hỗ trợ kỹ thuật nhanh chóng.
2. Nhược điểm
Tiêu hao khí nén, tốn năng lượng hơn — giải pháp: chọn máy nén đủ công suất.
Tạo tiếng ồn khi xả khí, nên tối ưu hệ thống xả khí.
Cần hệ thống khí nén ổn định để đạt lưu lượng tốt.
Các Ứng Dụng Nổi Bật Của Máy Bơm Màng Khí Nén
Ngành Hóa Chất & Dung Môi
Bơm axit mạnh không rò rỉ.
Bơm nhựa không bị tắc.
Vật liệu khuyến nghị: Inox 316 – độ bền cao.
→ Nhận hỗ trợ chọn đúng vật liệu.
Ngành F&B – Pharma
Bơm rượu bia đảm bảo vệ sinh tuyệt đối
Những Yếu Tố Quan Trọng Khi Chọn Máy bơm màng
Dựa vào Chất lỏng cần bơm
Khả năng ăn mòn: Lựa chọn đúng vật liệu thân – màng sẽ quyết định độ bền, như PP dùng cho axit nồng độ thấp, PVDF/Teflon cho hóa chất mạnh, hoặc inox cho thực phẩm.
Độ nhớt và nhiệt độ: Độ nhớt càng cao càng cần bơm kích thước lớn; chất lỏng nóng phải dùng màng Santoprene.
Dựa vào Thông số kỹ thuật
Lưu lượng: Từ 1–1000 L/phút tùy model, chọn dựa trên nhu cầu sản xuất.
Cột áp: Lên đến 80–100 mét, dùng cho đường ống dài.
Áp suất làm việc: áp suất 4–8 bar, ổn định cho vận hành liên tục.
Nguồn năng lượng
AODD là lựa chọn tối ưu cho khu vực cần ATEX, hoặc bơm màng điện giúp tiết kiệm năng lượng và không phụ thuộc khí nén.
Không thể phủ nhận vai trò quan trọng của bơm màng trong các ứng dụng đặc thù, nơi mà an toàn, linh hoạt và độ bền là yếu tố quyết định. Với khả năng xử lý đa dạng chất lỏng mà không gặp vấn đề ăn mòn hay rò rỉ, loại bơm này đang thay đổi cách doanh nghiệp vận hành dây chuyền trong nhiều ngành công nghiệp.
